Ako môže námorná jednotka AHU poskytovať spoľahlivý výkon HVAC v najnáročnejších lodných prostrediach

Marine Ahusystémy sú nevyhnutné na udržanie stabilnej teploty, vlhkosti, vetrania a kvality vzduchu na palubách lodí a pobrežných zariadení. Ako čínsky výrobca námorných HVAC zariadení,HISURPvyvíja prispôsobené riešenia Marine AHU s ochranou proti korózii na morskej úrovni, odolnosťou voči vibráciám, flexibilnou inštaláciou a inteligentným ovládaním pre náročné námorné prostredia.

Námorná vzduchotechnická jednotka musí fungovať v podmienkach, ktoré sú podstatne náročnejšie ako podmienky v bežných komerčných budovách. Soľný sprej, vysoká vlhkosť, vibrácie, pohyb nádoby, obmedzený inštalačný priestor a neustále sa meniace prevádzkové podmienky, to všetko kladie ďalšie požiadavky na zariadenia HVAC.

Námorná jednotka HISURP je navrhnutá podľa týchto požiadaviek. Systém môže podporovať konfigurácie chladenej vody, priamej expanzie (DX) a rekuperácie tepla, pričom obsahuje izoláciu vibrácií, ochranu proti korózii na morskej úrovni, inteligentné ovládanie a flexibilné možnosti montáže. V závislosti od konfigurácie systém poskytuje prietok vzduchu od 1 000 do 50 000 m³/h, chladiaci výkon od 5 do 300 kW a vykurovací výkon od 3 do 200 kW.

Obsah

• Čo je námorná jednotka AHU?
• Prečo lode potrebujú špecializované vzduchotechnické jednotky?
• Aké sú kľúčové vlastnosti námornej jednotky?
• Námorné technické špecifikácie v skratke
• Kde sa dajú použiť námorné AHU systémy?
• Ako by ste si mali vybrať námornú jednotku?
• Ako ovplyvňuje kvalita morskej jednotky AHU dlhodobú prevádzku?
• Často kladené otázky o Marine AHU
• Záver

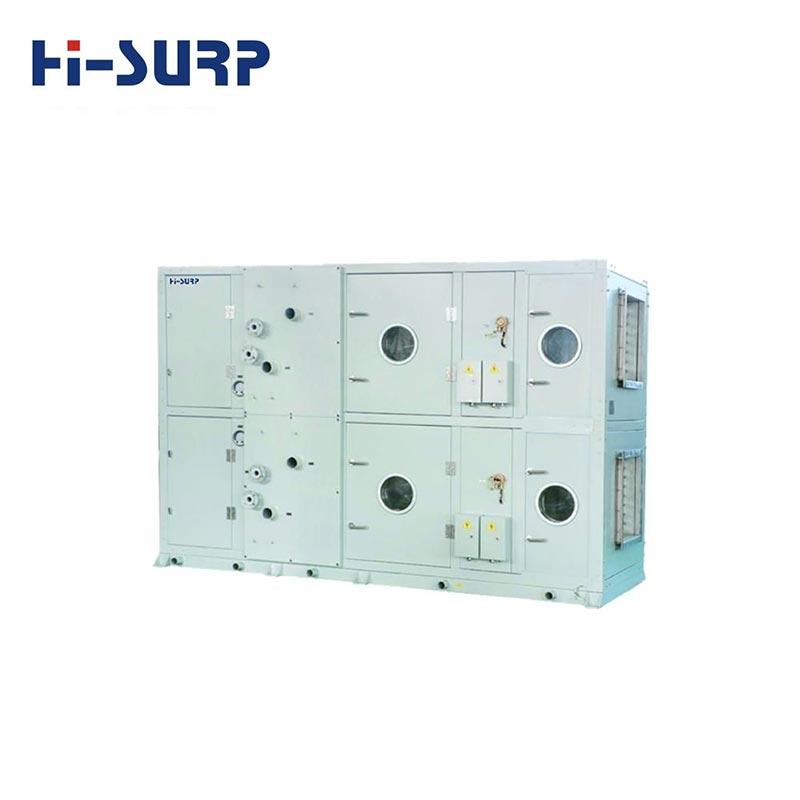

Čo je námorná jednotka AHU?

Námorná jednotka AHU alebo námorná vzduchotechnická jednotka je systém HVAC navrhnutý na úpravu a distribúciu vzduchu na lodiach, pobrežných plošinách a iných námorných zariadeniach. Na rozdiel od štandardných komerčných VZT sa musia námorné modely prispôsobiť pohybu plavidiel, vibráciám, slanému vzduchu, vlhkosti, obmedzeným priestorom zariadení a prísnym požiadavkám na prevádzkovú spoľahlivosť.

Dobre navrhnutá Marine AHU dokáže integrovať chladenie, kúrenie, filtráciu, ventiláciu, reguláciu vlhkosti a inteligentné monitorovanie do jedného systému úpravy vzduchu. Vďaka tomu je vhodný pre pohodlie posádky aj pre oblasti, kde sú stabilné podmienky prostredia dôležité pre vybavenie a prevádzku.

Podľa špecifikácií produktu HISURP môže byť systém nakonfigurovaný s funkciami chladenej vody, DX chladenia alebo rekuperácie tepla. Rekuperácia tepla môže využívať vodu z plášťa motora ako zdroj vykurovania, čo pomáha zlepšiť celkové využitie energie na plavidlách, kde je k dispozícii odpadové teplo.

Prečo lode potrebujú špecializované vzduchotechnické jednotky?

Námorné systémy HVAC fungujú v prostredí, kde sa konvenčné klimatizačné zariadenia môžu stretnúť so zrýchlenou koróziou, mechanickým namáhaním a nestabilnými prevádzkovými podmienkami. Preto môže byť výber zariadenia špeciálne navrhnutého pre námornú službu rozhodujúci pre spoľahlivosť systému.

• Soľný sprej a korózia:Prostredie s morskou vodou môže urýchliť koróziu exponovaných kovových komponentov a povrchov prenášajúcich teplo.
• Vibrácie a pohyb:Motory, pohonné systémy a pohyb plavidiel vytvárajú mechanické namáhanie, ktorému zariadenie HVAC v stacionárnej budove nemusí byť navrhnuté tak, aby odolalo.
• Obmedzený priestor:Zariadenia musia byť často inštalované v kompaktných strojovniach, technických priestoroch, stropoch alebo kabínach.
• Variabilné prevádzkové podmienky:Lode sa môžu pohybovať medzi rôznymi klímami a prevádzkovými prostrediami, čo vytvára meniace sa požiadavky na chladenie a vykurovanie.
• Požiadavky na pohodlie:Kabíny pre posádku, reštaurácie, priestory pre cestujúcich a riadiace miestnosti vyžadujú spoľahlivé riadenie teploty a vlhkosti.

Z týchto dôvodov musí návrh námorného HVAC brať do úvahy viac ako len chladiacu kapacitu. Výber zariadenia môže ovplyvniť mechanická konštrukcia, odolnosť proti korózii, ovládacie prvky, spôsob inštalácie, filtrácia, prevádzkyschopnosť a klasifikačné požiadavky.

Aké sú kľúčové vlastnosti námornej jednotky?

1. Viaceré zdroje vykurovania a chladenia

Hlavnou výhodou konfigurovateľnej námornej jednotky je jej schopnosť prispôsobiť sa rôznym lodným energetickým systémom. Riešenie HISURP môže podporovať centrálnu chladenú vodu, priamu expanziu a rekuperáciu tepla. To dáva konštruktérom lodí väčšiu flexibilitu pri integrácii zariadenia HVAC do existujúceho alebo novo navrhnutého plavidla.

V prípade plavidiel vybavených vhodnými zdrojmi tepla motora môže rekuperácia tepla využívať na ohrev vodu z plášťa motora s teplotou približne 60 – 90 °C. Tento prístup môže znížiť závislosť od dodatočného elektrického vykurovania a lepšie využiť dostupnú energiu na palube.

2. Morská ochrana proti korózii

Odolnosť proti korózii je jedným z najdôležitejších kritérií pre námorné zariadenia HVAC. HISURP špecifikuje námornú ochranu proti korózii C5-M a pre vybrané konfigurácie ponúka konštrukciu z nehrdzavejúcej ocele. Kľúčové komponenty môžu tiež používať nehrdzavejúcu oceľ 316L, zatiaľ čo výmenníky tepla môžu byť konfigurované so zliatinou medi a niklu alebo titánu v závislosti od požiadaviek aplikácie.

Špecifikácia produktu tiež uvádza trvanie testu soľným postrekom v trvaní najmenej 1 000 hodín, čo predstavuje dôležitú referenciu pri hodnotení odolnosti voči agresívnemu morskému prostrediu.

3. Vibračný a anti-Sway dizajn

Vybavenie lode je vystavené vibráciám, valeniu, nakláňaniu a iným dynamickým podmienkam. Marine AHU môže používať základňu pohlcujúcu vibrácie a flexibilné spoje na zníženie prenosu mechanických vibrácií cez inštaláciu HVAC.

Uvedená špecifikácia zahŕňa prispôsobivosť približne 15° podpätku a 5° lemu, v závislosti od zvolenej konfigurácie a požiadaviek aplikácie. Táto konštrukčná úvaha pomáha systému zostať funkčný, keď nádoba nie je dokonale vyrovnaná.

4. Inteligentné ovládanie teploty a vlhkosti

Riadiace systémy Marine AHU môžu byť pripojené k širším systémom riadenia lodí prostredníctvom komunikácie Modbus RTU alebo RS485. HISURP špecifikuje mikroprocesorový ovládač alebo PLC s možnosťou dotykovej obrazovky, ktorá operátorom umožňuje efektívne monitorovať a upravovať prevádzkové parametre.

Udávaná presnosť regulácie teploty je ±0,5°C, pričom presnosť vlhkosti môže dosiahnuť ±5%. Voliteľné EC ventilátory môžu tiež zlepšiť energetickú účinnosť, pričom výrobca uvádza potenciálne úspory energie viac ako 30 % v závislosti od prevádzkových podmienok a konfigurácie.

5. Kompaktná a flexibilná inštalácia

Priestor je na palube lodí často na prvom mieste. Modulárna jednotka Marine AHU preto môže poskytnúť významné výhody pri inštalácii. HISURP ponúka možnosti horizontálnej, vertikálnej a stropnej inštalácie, čo umožňuje prispôsobenie konfigurácie zariadenia rôznym usporiadaniam kabíny a strojovne.

Prístupové dvierka, čistiteľné filtre a autodiagnostika porúch tiež pomáhajú zjednodušiť rutinnú údržbu a riešenie problémov.

Námorné technické špecifikácie v skratke

Nasledujúca tabuľka sumarizuje kľúčové technické parametre publikované pre HISURP Marine AHU. Aktuálne špecifikácie by mali byť potvrdené podľa konštrukcie nádoby, prevádzkových podmienok, klasifikačných požiadaviek a prispôsobenej konfigurácie.

Kde sa dajú použiť námorné AHU systémy?

Všestrannosť námornej jednotky umožňuje slúžiť rôznym priestorom na palube plavidiel a pobrežných zariadení. Jeho konfiguráciu je možné prispôsobiť požiadavkám na prúdenie vzduchu, tepelnému zaťaženiu, dostupným zdrojom energie, inštalačnému priestoru a podmienkam prostredia.

• Zaoceánske obchodné lode:Ubytovanie pre posádku, stravovacie priestory, rekreačné priestory a zariadenia súvisiace s cestujúcimi.
• Kontajnerové lode a ropné tankery:Obytné priestory a vybrané prevádzkové priestory vyžadujúce kontrolované vnútorné podmienky.
• Výletné lode a trajekty:Kabíny pre cestujúcich, verejné priestory, reštaurácie a ďalšie priestory kritické pre pohodlie.
• Jachty:Prémiové ubytovacie priestory, kde je dôležitá teplota, vlhkosť, hluk a vzhľad.
• Offshore platformy:Obytné priestory, kontrolné miestnosti a prevádzkové priestory.
• Inžinierske plavidlá:Remorkéry, bagre, plavidlá na kladenie potrubí a podobné špecializované lode.
• Námorné a podporné plavidlá:Kajutové a ubytovacie aplikácie HVAC, kde sa vyžaduje robustná námorná konštrukcia.

Pre širšie požiadavky na námorné HVAC môžu kupujúci hodnotiť aj súvisiace riešenia ako naprnámorné klimatizácie, vzduchom chladené námorné jednotky a vodou chladené námorné klimatizačné systémy.

Ako by ste si mali vybrať námornú jednotku?

Výber správnej jednotky Marine AHU vyžaduje hodnotenie na úrovni systému, a nie jednoduché porovnávanie chladiacej kapacity alebo nákupnej ceny. Tímy obstarávania by mali výrobcovi poskytnúť dostatok informácií o projekte, aby sa zabezpečilo, že zvolená konfigurácia je technicky vhodná.

1. Určite požadovaný prietok vzduchu:Vypočítajte požiadavky na vetranie a klimatizáciu pre každý priestor.
2. Vypočítajte chladiace a vykurovacie zaťaženie:Zvážte ľudí, vybavenie, osvetlenie, vonkajšiu teplotu, izoláciu a prevádzkové podmienky.
3. Identifikujte dostupný zdroj energie:Určite, či je preferovaná chladená voda, DX, horúca voda, voda v plášti motora alebo elektrické vykurovanie.
4. Posúdenie morskej expozície:Špecifikujte požiadavky na soľný sprej, vlhkosť, koróziu, vibrácie a pohyb nádoby.
5. Potvrďte obmedzenia inštalácie:Skontrolujte rozmery, hmotnosť, servisný prístup, pripojenia potrubia a montážnu orientáciu.
6. Uveďte požiadavky na filtráciu:Vyberte konfiguráciu predfiltra, stredného filtra alebo HEPA podľa požiadaviek na kvalitu vnútorného vzduchu.
7. Kontrola integrácie ovládania:Potvrďte, či je potrebný Modbus RTU, RS485, PLC alebo integrácia s riadiacim systémom lode.
8. Overte si certifikačné požiadavky:Pre príslušné projekty potvrďte, či je potrebná klasifikácia DNV, BV, ABS, CCS alebo LR.

Práca so skúseným výrobcom AHU China Marine môže tento proces zjednodušiť, pretože dodávateľ môže koordinovať výber kapacity, konštrukciu krytu, ochranu proti korózii, riadiace systémy a požiadavky na inštaláciu ako jedno integrované riešenie.

Ako ovplyvňuje kvalita morskej jednotky AHU dlhodobú prevádzku?

Námorné zariadenia HVAC sú ťažko dostupné, keď plavidlo operuje na mori. Porucha súčiastky môže preto spôsobiť viac než len obyčajné problémy s údržbou. Môže to ovplyvniť pohodlie posádky, skúsenosti cestujúcich, podmienky v miestnostiach s vybavením alebo kontinuitu prevádzky.

HISURP uvádza, že proces kontroly kvality zahŕňa vstupnú kontrolu surovín, vlastnú kontrolu, vzájomnú kontrolu a špecializovanú kontrolu počas výroby. Hotové zariadenie môže prejsť vysokoteplotným testovaním, soľným postrekom, vibráciami, nakláňaním, únikom a testovaním elektrickej bezpečnosti.

Testovacie schopnosti uvedené výrobcom zahŕňajú laboratórium entalpických rozdielov, miestnosť na testovanie hluku, skúšobnú komoru so soľným postrekom, vibračnú skúšobnú stolicu a naklápaciu skúšobnú stolicu. Sledovateľnosť produktov je tiež podporovaná prostredníctvom jedinečných sériových čísel zariadení.

Pre obstarávacie tímy sú tieto schopnosti užitočnými ukazovateľmi pri porovnávaní potenciálnych dodávateľov námorných jednotiek. Spoľahlivý dodávateľ by mal byť schopný diskutovať nielen o menovitej kapacite, ale aj o environmentálnych testoch, výbere komponentov, dokumentácii, certifikácii, podpore inštalácie, náhradných dieloch a popredajnom servise.

Často kladené otázky o Marine AHU

Aký je hlavný účel námornej jednotky AHU?

A Marine AHU upravuje a distribuuje vzduch v morskom prostredí. Môže poskytovať chladenie, vykurovanie, filtráciu, ventiláciu a reguláciu vlhkosti pre kabíny, verejné priestory, riadiace miestnosti a iné lodné priestory.

Čím sa odlišuje námorná jednotka od štandardnej jednotky?

Námorný model je navrhnutý s dodatočným zohľadnením soľnej hmly, vlhkosti, korózie, vibrácií, pohybu plavidla, kompaktnej inštalácie a špecifických prevádzkových požiadaviek pre námorné lode.

Môže námorná jednotka používať chladenú vodu aj chladenie DX?

áno. Platforma Marine AHU od HISURP môže byť nakonfigurovaná na chladenie chladenou vodou alebo chladenie s priamou expanziou. Vhodné riešenie závisí od architektúry HVAC plavidla a dostupných zdrojov energie.

Je odolnosť proti korózii dôležitá pre námorné vzduchotechnické zariadenia?

áno. Morské prostredie obsahuje soľ a vlhkosť, ktoré môžu urýchliť koróziu. Námorné nátery, vhodné komponenty z nehrdzavejúcej ocele a materiály výmenníkov tepla odolné voči korózii môžu pomôcť zlepšiť životnosť zariadenia.

Môžu byť systémy Marine AHU prispôsobené?

áno. Prietok vzduchu, chladiaci a vykurovací výkon, rozmery, materiály plášťa, filtrácia, montážna orientácia, ovládacie prvky, komunikačné rozhrania a požiadavky na certifikáciu je možné nakonfigurovať podľa potrieb projektu.

Aké certifikácie sa môžu vyžadovať pre vybavenie námornej jednotky?

V závislosti od plavidla a projektu môžu príslušné certifikácie zahŕňať CE, RoHS, ISO9001 a požiadavky klasifikačnej spoločnosti, ako sú DNV, BV, ABS, CCS alebo LR. Požiadavky na certifikáciu by mali byť potvrdené pred obstarávaním.

Záver: Prečo je správna námorná jednotka strategickou investíciou do HVAC?

Námorná jednotka AHU je viac než len bežný klimatizačný komponent. Je to kritická časť kontroly životného prostredia na lodi, ktorá musí vyvážiť energetickú účinnosť, odolnosť proti korózii, toleranciu vibrácií, presné ovládanie, kompaktnú inštaláciu, udržiavateľnosť a dlhodobú spoľahlivosť.

S konfigurovateľným rozsahom prietoku vzduchu a kapacity, viacerými zdrojmi vykurovania a chladenia, ochranou proti korózii na morskej úrovni, inteligentným ovládaním a voliteľnými klasifikačnými certifikáciami poskytuje HISURP riešenia Marine AHU určené pre lode a aplikácie na mori. Pre lodiarov, námorných dodávateľov HVAC, offshore operátorov a medzinárodné obstarávacie tímy, ktoré hľadajú prispôsobeného čínskeho výrobcu, môže výber správnej konfigurácie vo fáze návrhu výrazne zlepšiť spoľahlivosť systému a výkonnosť životného cyklu.
