Magneticky odolná klimatizácia

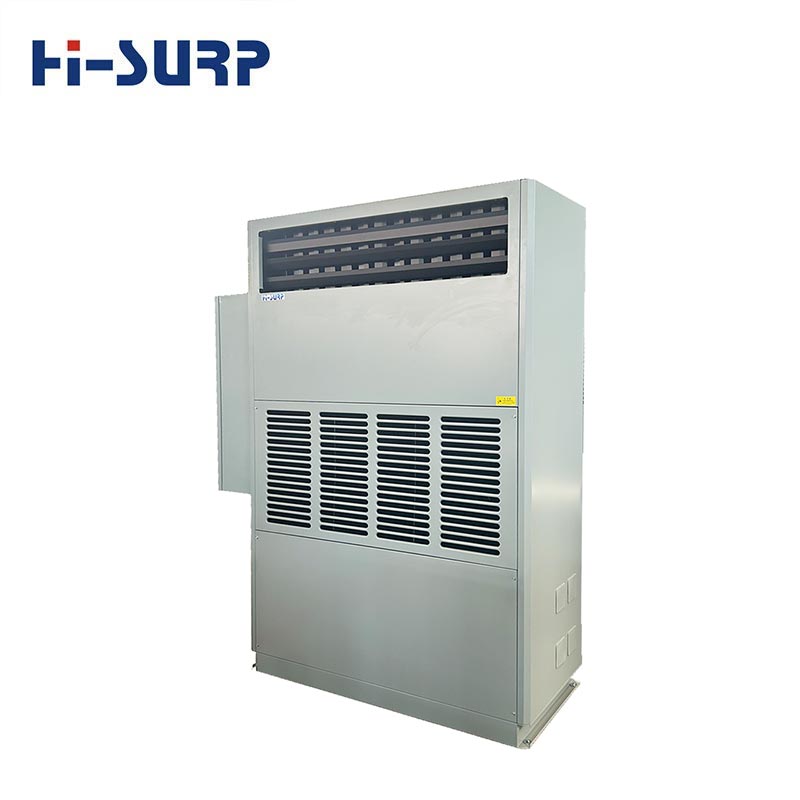

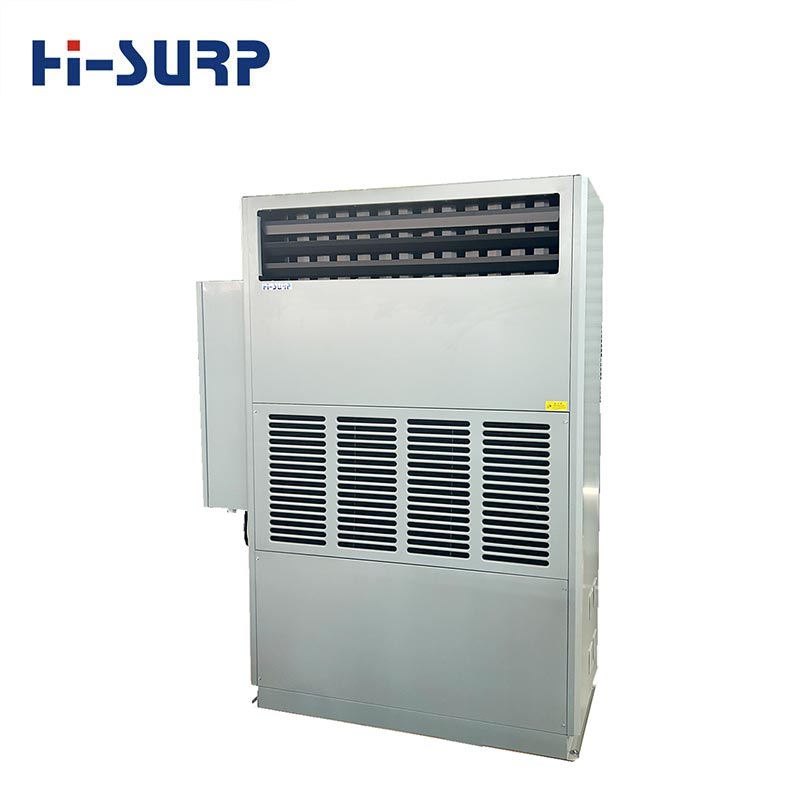

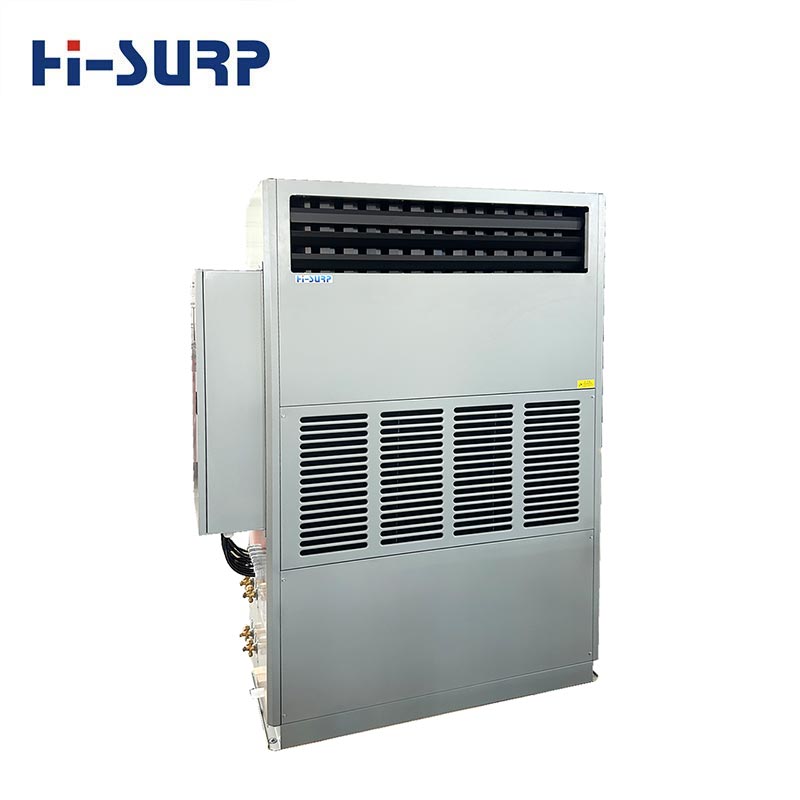

Magnetic-Resistant Air Conditioner Hisurp je priemyselná klimatizácia navrhnutá špeciálne do prostredia so silným magnetickým poľom. Prostredníctvom viacvrstvového systému tienenia zaisťuje stabilnú a trvanlivú prevádzku jednotky v prostredí magnetického poľa ≥2000GS.

Aplikácia

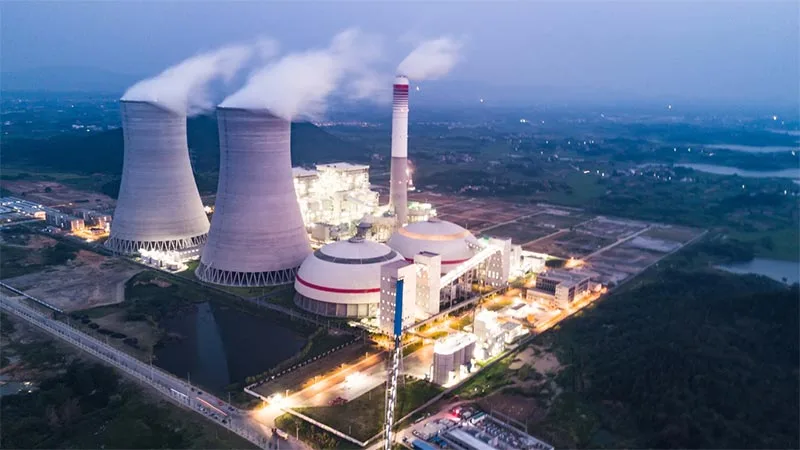

Magneticky odolná klimatizácia je vhodná pre jadrové elektrárne, laboratóriá s vysokým magnetickým poľom, dátové centrá, a iné miesta s prísnymi požiadavkami na elektromagnetické prostredie.

Application

Účel

Magneticky odolná klimatizácia účinne potláča elektromagnetické rušenie a zaisťuje stabilnú prevádzku riadiaci systém, predlžuje životnosť zariadení a zaisťuje bezpečnosť priemyselnej výroby.

Princíp tienenia

Materiálové tienenie

Použitie materiálov s vysokou priepustnosťou, ako je železo a nikel, na absorbovanie a vedenie magnetických polí, čím sa znižuje magnetické pole prienik poľa (pre nízkofrekvenčné elektromagnetické polia).

Použitie vysoko vodivých materiálov, ako je meď a hliník, na vytvorenie efektu kože na magnetické polia (napr vysokofrekvenčné elektromagnetické polia).

Štrukturálne tienenie

Zlepšenie účinnosti tienenia prostredníctvom správneho návrhu hrúbky tieniacej vrstvy a medzier, zabezpečenie vnútornej komponenty zariadenia nie sú ovplyvnené rušením magnetického poľa.

Uzemnenie tienenie

Uzemnenie tieniaceho telesa, využívajúce zem ako slučku magnetického poľa, znižuje vplyv magnetických polí na vnútorné vybavenie.

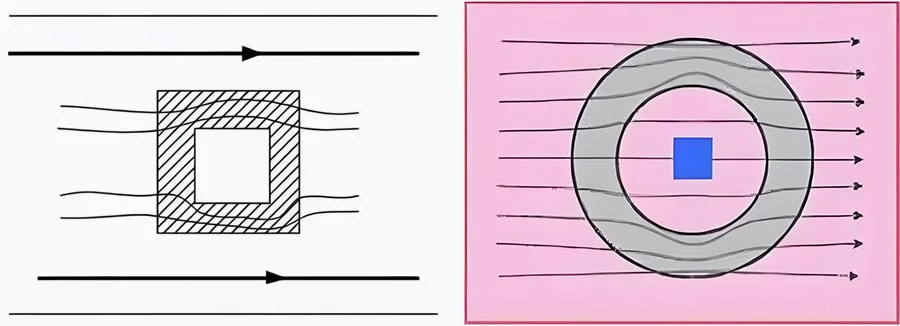

Schéma premostenia magnetického poľa (nízkofrekvenčné elektromagnetické polia)

Diagram of Magnetic Field Bypass (Low-Frequency Electromagnetic Fields)

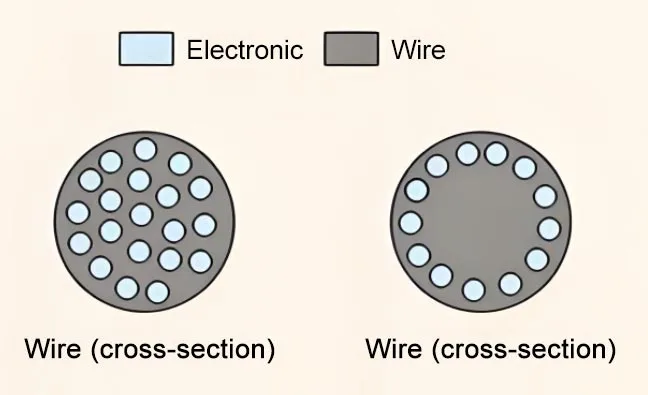

Schéma účinku magnetického poľa na kožu (vysokofrekvenčné elektromagnetické polia)

Diagram of Magnetic Field Skin Effect (High-Frequency Electromagnetic Fields)

Plán implementácie tienenia pre elektrický riadiaci systém

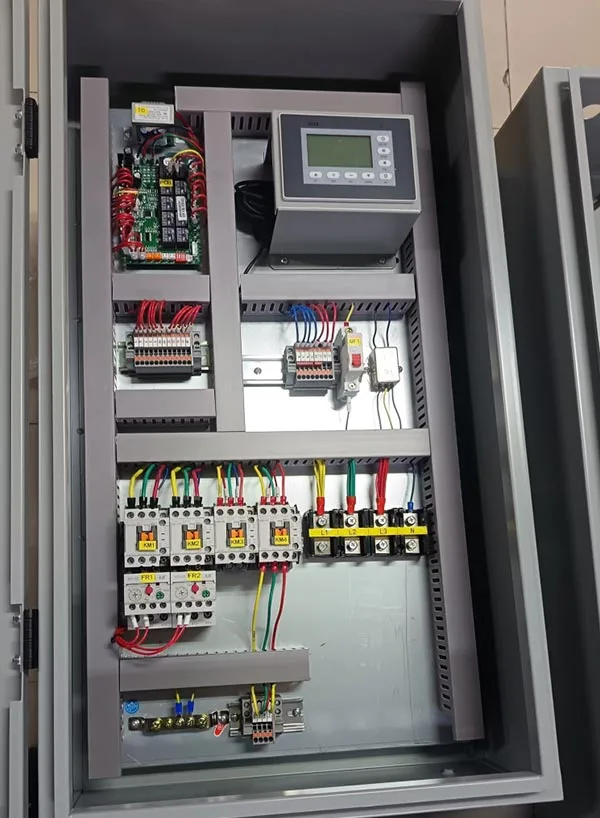

Nezávislá elektrická ovládacia skrinka

Využitím plne uzavretej kovovej ovládacej skrinky vytvára efekt Faradayovej klietky, ktorý účinne chráni pred vonkajšími rušenie magnetického poľa.

Independent Electrical Control Box

EMI filter

Všetky prichádzajúce a odchádzajúce linky sú prepojené pomocou EMI filtrov na potlačenie vysokofrekvenčného rušenia a zabezpečenie stabilný prenos signálu.

Systém uzemnenia

K dispozícii je nezávislá tienená uzemňovacia svorka, oddelená od hlavného uzemňovacieho systému zariadenia. The odpor uzemnenia je ≤0,1Ω, aby sa zabezpečilo účinné uzemnenie.

Projektové prípady

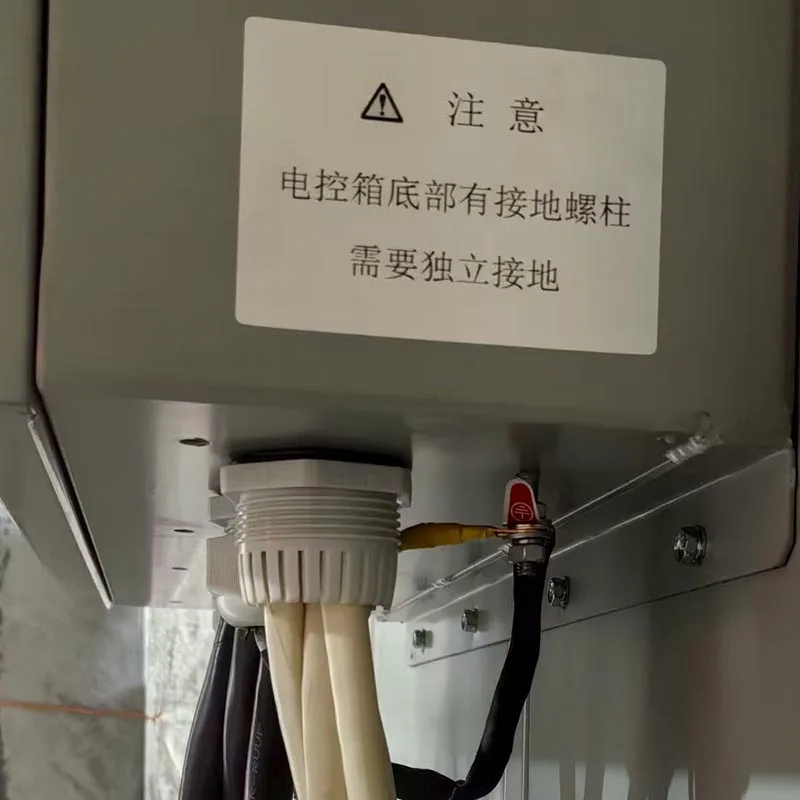

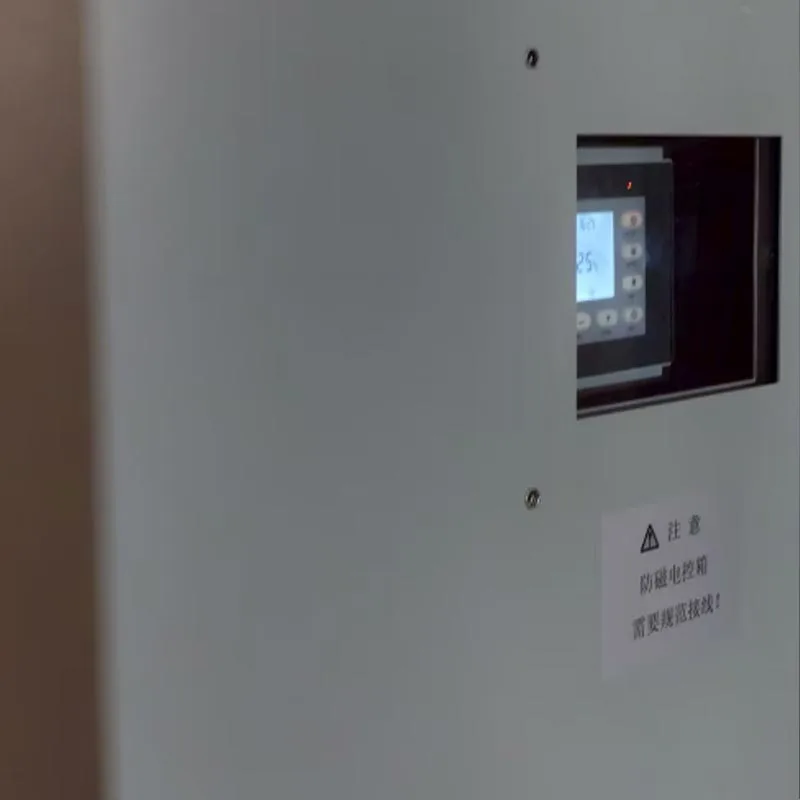

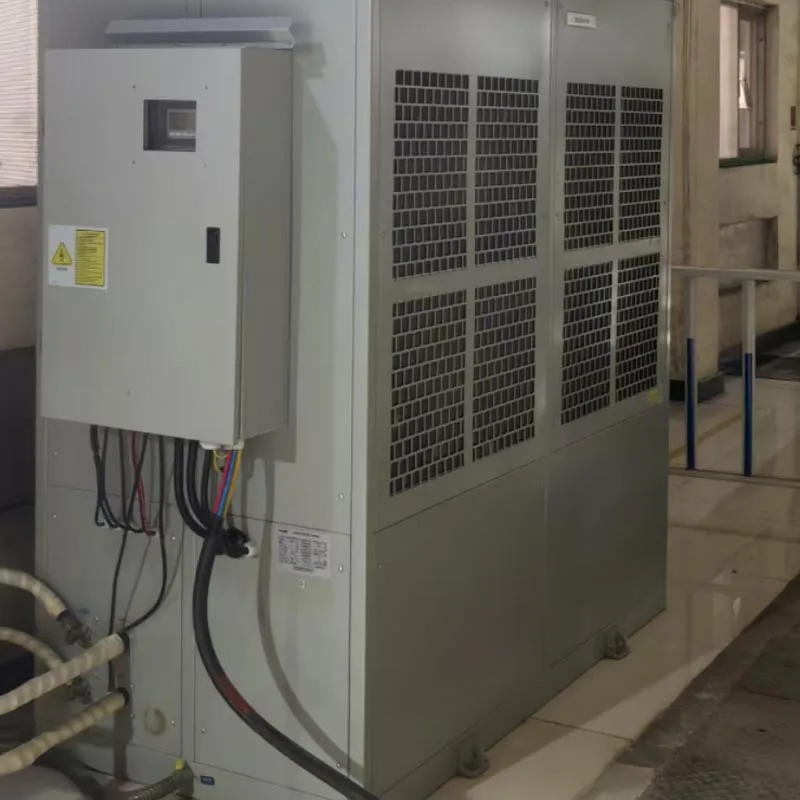

Nová spoločnosť zaoberajúca sa materiálmi má silu vonkajšieho magnetického poľa 800 GS a vnútornú silu magnetického poľa 2200 GS, ktorá kladie mimoriadne vysoké nároky na antimagnetický výkon svojich klimatizačných zariadení.

Magneticky odolná klimatizácia Hisurp je vybavená nezávislou elektrickou ovládacou skrinkou, tienenými káblami a antimagnetický motor, ktorý efektívne rieši problém rušenia magnetického poľa.

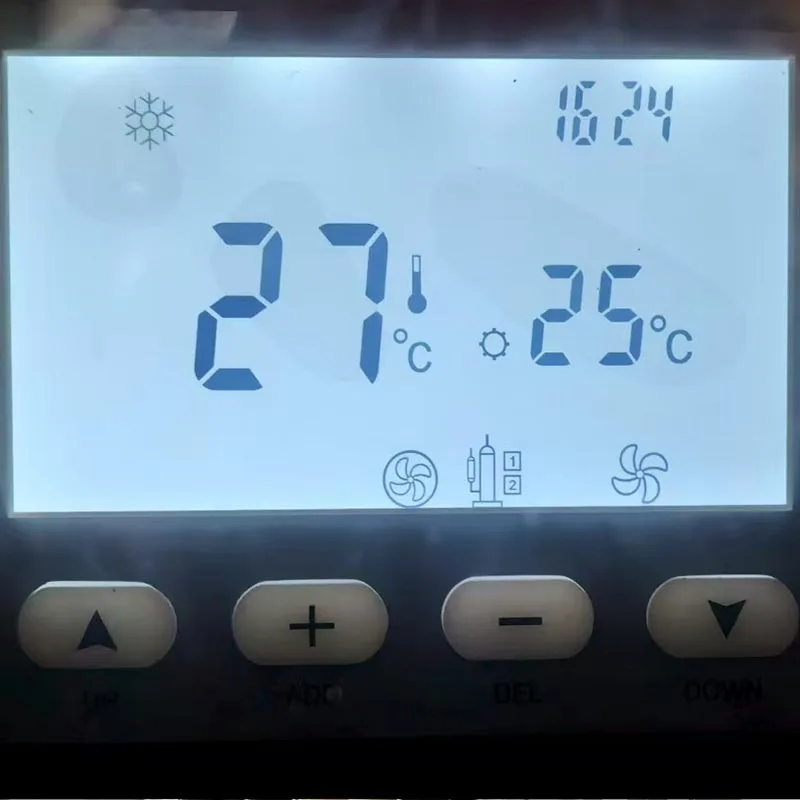

S nasledujúcou spätnou väzbou na obrázky:

Project CasesProject CasesProject CasesProject Cases
