Továrenská priamo rozdelená žeriavová klimatizácia

Typy splitových žeriavových klimatizácií?

Existujú tri typy delených žeriavových klimatizácií HISURP:

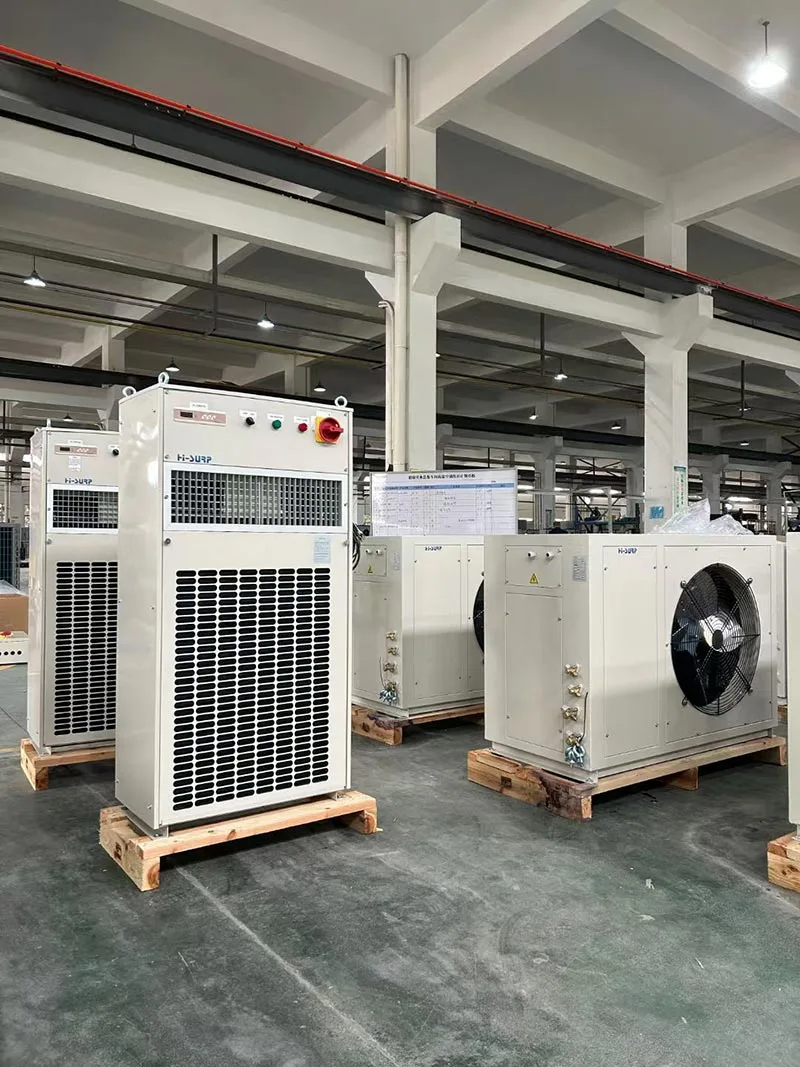

Pre delené podlahové žeriavové klimatizácie,HISURPmá sériu B, vhodný do kabín, kde má dostatočnú podlahovú plochu.

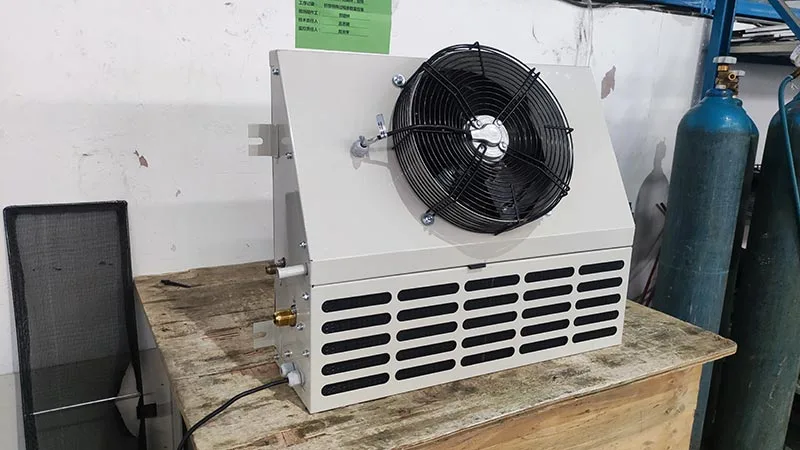

Pre delené nástenné žeriavové klimatizácie má HISURP sériu BD/BG, podobného vzhľadu, so šikmým povrchom a kompaktnou veľkosťou. Pri inštalácii BG/BD je potrebná osobitná pozornosť (kvôli rôznym polohám odkvapkávacích nádob; odparovanie chladiva môže spôsobiť kondenzáciu).

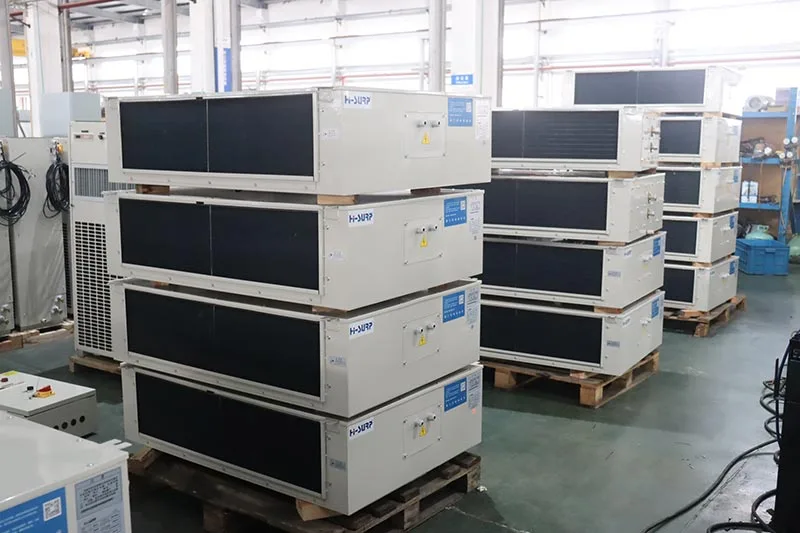

Pre delené stropné žeriavové klimatizácie má HISURP sériu BX, ktorá je zvyčajne umiestnená v strede stropu, s výstupom vzduchu v spodnej časti a spätným vzduchom na prednej a zadnej strane.

Prehľad delených žeriavových klimatizácií HISURP

Chladiaci výkon: 4~24kW

Vykurovací výkon: 3~10kW

Chladivo: R134a, R142b, R227ea, R515B, R236fa

Napájanie: AC380/400/440-3PH-50Hz/60Hz

Pracovné podmienky chladenia: teplota okolia DB: 45 °C; vnútorné DB/WB sú 30/24°C

Medené rúry: potrebné

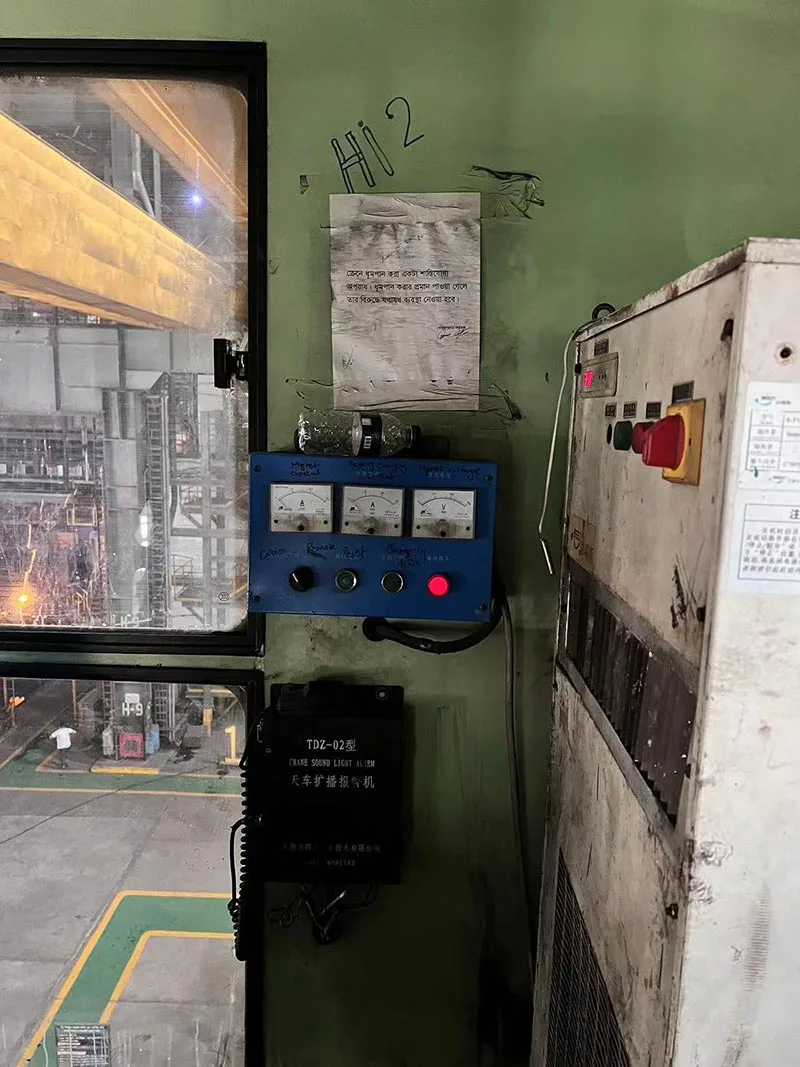

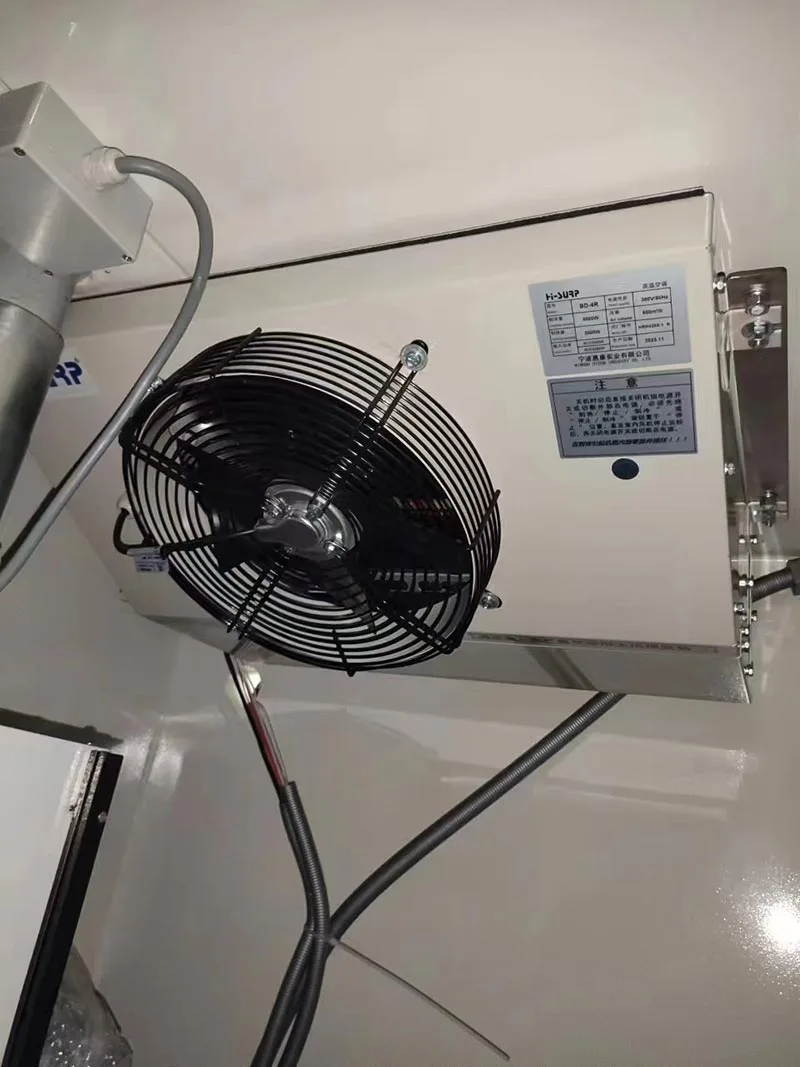

Ako nainštalovať splitové žeriavové klimatizácie HISURP?

A.  Potvrďte, či poloha inštalácie umožňuje pripojenie medených rúrok a elektrického vedenia;

B.  Zaistite rovinnosť, vodorovnosť a dostatočnú pevnosť základu a pripojte vonkajšiu jednotku k montážnym nohám pomocou skrutiek, matíc a pružných podložiek 4-M12;

C.  Vnútorná jednotka sa ľahko prevracia, pretože je vysoká a tenká, takže musí byť bezpečne pripojená k zadnému panelu kabíny vodiča prostredníctvom integrovaného montážneho miesta pre jednotku;

D.  Jednotka by nemala byť namontovaná na mieste, kde by mohla kvapkať voda, pretože by to mohlo spôsobiť úraz elektrickým prúdom alebo únik;

E.  Pred inštaláciou rúrok s chladivom skontrolujte, či sú rozhrania zatvorené a počas vkladania rúrok nechajte zadné rozhranie zatvorené a vnútri rúrok nie je prach ani voda;

F.  Vnútorné a vonkajšie jednotky sú pripojené k uzatváracím ventilom s hrdlami medených rúrok chladiva so zodpovedajúcim rozmerom Φ1/2” pre kvapalinové vedenie a Φ3/4” pre plynové vedenie. Štandardná dĺžka je 5m. Ak musí byť podlhovastý, musí to používateľ pri zadávaní objednávky osobitne upozorniť;

G.  Medené rúrky musia byť veľmi starostlivo pripojené k ohybom pre prípad, že by boli stlačené. Na túto operáciu sa odporúča zariadenie na ohýbanie rúrok. Polomer ohybu je (R) ≥70 mm. Ohýbanie by sa nemalo opakovať, ak sú rúrky prasknuté alebo zlomené;

H.  Vnútorné a vonkajšie skrutkové spojenia oboch koncov rúrok musia byť bezpečné a utiahnuté (priskrutkované). Pri zváraní musí byť zaručený plochý zvarový šev a bez netesností;

I. 25 kg/cm² dusík sa vstrekuje do nízkotlakového servisného ventilu a mydlová voda sa rovnomerne aplikuje na spoje alebo zvary medených rúrok na zistenie netesností. Ak z nízkotlakového servisného ventilu nevychádza žiadny dusík, spustí sa vákuové čerpanie. Ak sa zistí akýkoľvek únik, musí sa odstrániť po uvoľnení dusíka a potom sa znova vykoná detekcia úniku;

J.  Ak vo vnútri jednotky nie je umiestnený ohyb vodného uzáveru, vodný uzáver ohybu by mal byť umiestnený na výstupe z vnútornej jednotky, aby sa kondenzovaná voda hladko odvádzala. Drenážne rúrky musia byť namontované na mieste nižšie ako vodná panva jednotky;

K.  Všetky vodiče a káble musia byť správne a bezpečne zapojené podľa schémy zapojenia dodanej spolu s jednotkou a rozhodne je zakázané poškriabať alebo stlačiť káble stlačením vodiacej dosky atď.

L.  Napájacie vedenia sa zasúvajú cez vstup napájacieho a ovládacieho vedenia, ako je znázornené na nákrese, a potom sa pripájajú ku svorkám „L1, L2, L3“ a PE. Ostatné vedenia by mali byť položené v rovnakom smere ako napájacie vedenie, ako je uvedené v schéme zapojenia. Všetky káble musia byť pri prechode cez vodiace otvory obalené kovovou hadicou a pevne zviazané stuhami.

M.  Medené vodiče vhodných priemerov sa vyberú podľa nasledujúcej tabuľky elektrického zapojenia klimatizácie a zapoja sa podľa schémy zapojenia dodanej spolu s jednotkou.

Elektrické vedenie klimatizácie

N.  Po namontovaní spojovacích rúrok, drôtov a drenážnych rúrok sa na zviazanie medených rúrok, drôtov a drenážnych rúrok používajú stuhy vo vzdialenosti 200 až 300 mm. Spojovacie rúrky musia mať dobrú tepelnú izoláciu, pretože vysoká teplota odkrytých medených rúrok môže poškodiť spojovacie vodiče a drenážne rúrky.

O.  Elektrický kryt a mriežka nasávania vzduchu vnútornej jednotky musia byť dobre umiestnené. Panel vonkajšej jednotky je umiestnený späť. Jednotka je elektrifikovaná a uvedená do testu chladiacej prevádzky (na 20-30 min). Ak sa vyskytnú akékoľvek vibrácie, netesnosť alebo abnormálna porucha atď., treba to okamžite vyriešiť. Okrem toho, ako používať klimatizáciu, musí byť užívateľ poučený.

P.  Ak je jednotka vybavená ochranou proti výpadku fázy a protifázovou ochranou, je potrebné skontrolovať, či je napájanie správne pripojené v súlade s príslušnými miestnymi predpismi (napr. National Electrical Code). Napätie by nemalo byť väčšie ako ±15 % menovitého napätia;

Q.  Ak je miesto, kde je jednotka namontovaná, vystavené silnému žiareniu zo zdrojov vysokej teploty, používateľ je povinný umiestniť medzi zdroje a jednotku prepážky.

Prispôsobenie splitových žeriavových klimatizácií HISURP

* Antikorózna ochrana

Možnosti ochrany proti korózii výmenníka tepla zahŕňajú: lakovanie; elektroforéza;  nano-elektroforéza; medené rúrkové hliníkové rebrá. Na obrázku nižšie je schematický diagram elektroforézy.

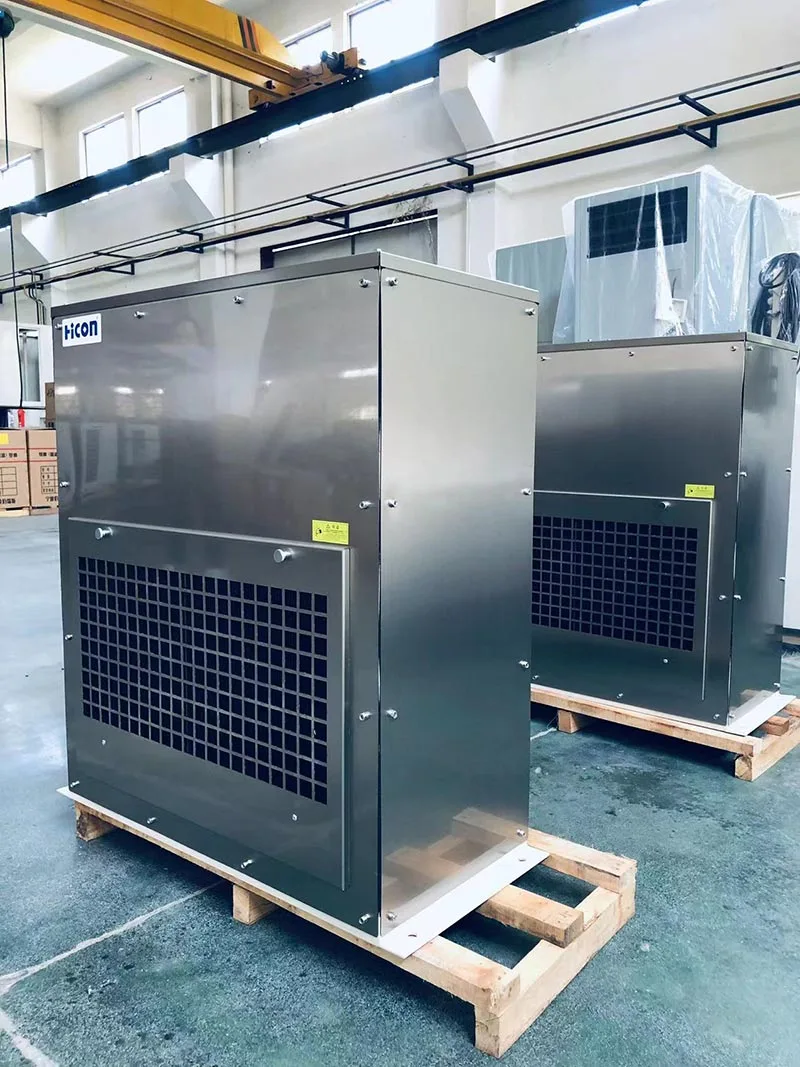

Možnosti ochrany plechu proti korózii zahŕňajú: lakovanie (štandard C3); elektroforéza na pozinkovanom plechu + lakovanie; a nerezovej ocele. Na obrázku nižšie je schematický diagram nehrdzavejúcej ocele.

* Odolné proti výbuchu

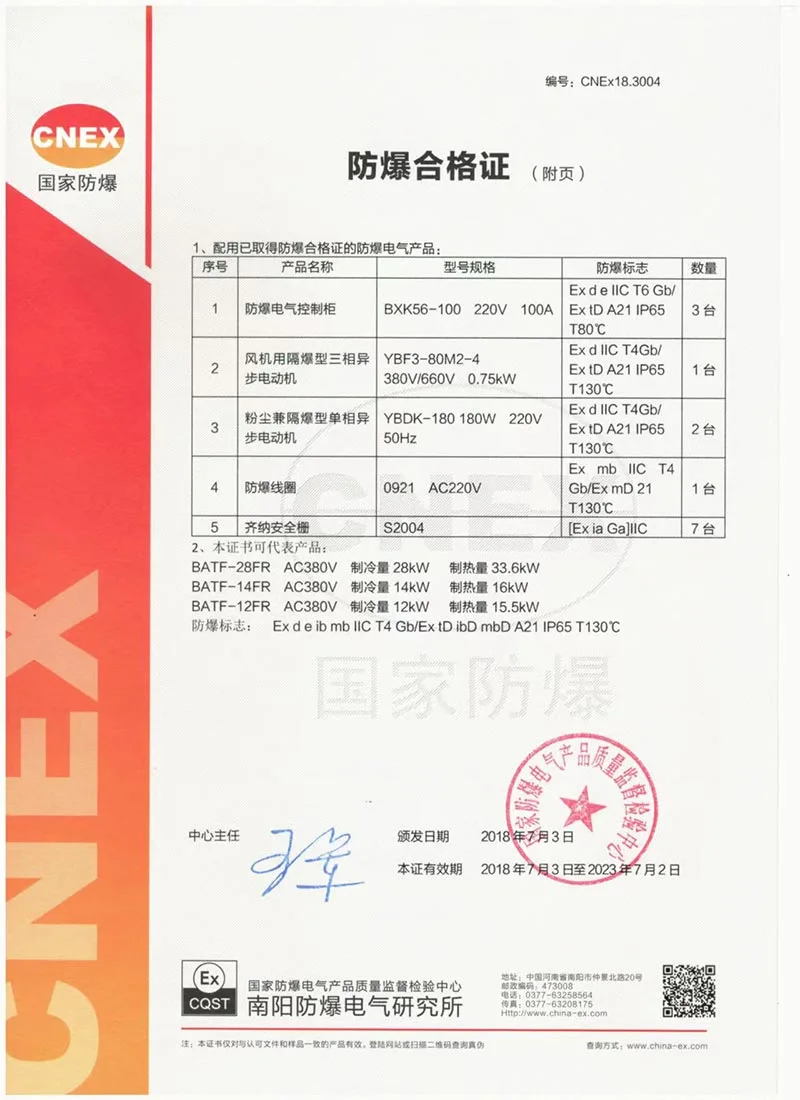

Klimatizácie HISURP Split Crane majú certifikát CNEX.

BT4 je primárne vhodný pre zóny 2 s nebezpečnými plynmi, s maximálnou povrchovou teplotou nepresahujúcou 135°C (bežnejšie používané).

CT4 je vhodný pre zónu 1 aj zónu 2 s nebezpečnými plynmi, taktiež s maximálnou povrchovou teplotou nepresahujúcou 135°C.

A HISURP môže jedno z nich.
