Vysokoúčinná skriňová klimatizácia pre priemyselné chladiace systémy

Kabinetová klimatizácia HISURP pre elektrické skrine, CNC skrine, PLC panely a priemyselné riadiace systémy

Keď kupujúci hľadajú spoľahlivý panelový chladič, zvyčajne sa pýtajú rovnaké praktické otázky: Ako udržím elektrické skrine chladné bez toho, aby sa do nich dostal prach? Mám si vybrať hornú alebo nástennú? Ako zvoliť správny chladiaci výkon?

HISURPposkytuje jasné odpovede s produktovým radom navrhnutým špeciálne na chladenie elektrických krytov, nie na všeobecnú klimatizáciu miestností.

HISURP, vyrobený spoločnosťou Ningbo Hicon Industry, je podporovaný spoločnosťou so skúsenosťami s priemyselným chladením od roku 1972 a zameriavajúc sa na priemyselné klimatizácie a komerčné klimatizácie od roku 2003. S továrenským závodom s rozlohou 150 000 m², viac ako 400 zamestnancami, 123 patentmi, CNAS, národné laboratóriá a testovacími partnermi, ako sú laboratóriá a testovacie miestnosti ABB COFCO, Novenco a Toray.

Skriňová klimatizácia sa bežne nazýva aj panelový chladič, kryt klimatizácie alebo chladiaca jednotka elektrickej skrine. Jeho účel je jednoduchý, ale kritický: odstraňuje teplo z utesnených elektrických skríň a zároveň chráni vonkajší prach, olejovú hmlu, vlhký vzduch a korozívne znečisťujúce látky pred citlivou elektronikou. V prípade PLC, servopohonov, invertorov, ovládačov spínačov, CNC ovládačov, telekomunikačných zariadení a presných prístrojov nie je tento rozdiel zanedbateľný. Priamo ovplyvňuje prevádzkyschopnosť, spoľahlivosť a životnosť.

Prečo elektrické skrine potrebujú špeciálnu skriňovú klimatizáciu?

Tradičné spôsoby chladenia ako odsávacie ventilátory alebo prirodzené vetranie už často nestačia. Moderné elektrické skrine obsahujú kompaktné elektronické komponenty s vysokou hustotou, ktoré vytvárajú značné teplo. Vzduch v továrni môže zároveň obsahovať prach, vlákna, olejové výpary alebo vlhkosť. Ak skriňu jednoducho vyvetráte vonkajším vzduchom, môžete znížiť teplo len dočasne, pričom do nej vnesiete samé nečistoty, ktoré poškodzujú elektroniku.

Preto sa HISURP zameriava na chladenie + ochranu proti prachu + odvlhčovanie v jednom kompaktnom riešení.

Ako funguje panelová klimatizácia HISURP?

HISURP využíva princíp chladenia so zmenou fázy. Kompresor vypúšťa plynné chladivo s vysokou teplotou a vysokým tlakom do kondenzátora, kde sa ochladí na kvapalné chladivo. Po priškrtení sa chladivo dostane do výparníka a absorbuje teplo z horúceho vzduchu vo vnútri rozvodnej skrine. Chladivo sa potom odparí späť na plyn a vráti sa do kompresora, pričom sa cyklus nepretržite opakuje.

Hlavné výhody

1. Presná regulácia teploty pre stabilnú prevádzku krytu

Používatelia môžu nastaviť pracovnú teplotu vo vnútri rozvodnej skrine podľa aktuálnych potrieb aplikácie. Štandardný rozsah nastavenia teploty je +20°C až +38°C. V závislosti od modelu a požiadaviek projektu je možné použiť mechanické ovládanie alebo mikropočítačové ovládanie s LED displejom.

2. Chladenie a odvlhčovanie v jednej jednotke

Mnoho elektrických porúch je spôsobených nielen teplom, ale aj kombináciou tepla a vlhkosti. Jednotky HISURP poskytujú odvlhčovacie chladenie, pomáhajú udržiavať vhodnejšiu vlhkosť a teplotu vo vnútri skrine a znižujú riziko kondenzácie a korózie.

3. Utesnená štruktúra pomáha blokovať vniknutie prachu

Správne zladená nástenná skriňová klimatizácia alebo horná skriňová klimatizácia funguje s utesneným elektrickým krytom, takže vnútorný vzduch zostáva izolovaný od dielenského prachu, vlákien, olejovej hmly a vzduchom prenášaných častíc.

4. Rýchla, rovnomerná cirkulácia vzduchu

Jednotka využíva kvalitný odstredivý ventilátor s externým rotorom s kompaktnou konštrukciou, veľkým prietokom vzduchu, vysokým statickým tlakom, nízkymi vibráciami a nízkou hlučnosťou. To pomáha rýchlo ochladiť skriňu a znížiť horúce miesta okolo PLC, VFD, servopohonov a napájacích modulov.

5. Efektívny rotačný kompresor

HISURP využíva plne uzavretý rotačný kompresor s vysokou energetickou účinnosťou a nízkou spotrebou energie. Vďaka zabudovaným opatreniam na zníženie vibrácií jednotka beží hladko a ticho, čo je cenné v prostrediach s precíznou kontrolou.

6. Vysokoúčinný výmenník tepla

Výmenník tepla využíva medené rúrky s vnútorným závitom s hliníkovými rebrami, ktoré zlepšujú výkon prenosu tepla a systém EER a zároveň podporujú stabilnú dlhodobú prevádzku.

7. Štandardný primárny filter na strane kondenzátora

Primárny filter na strane kondenzátora pomáha predchádzať vniknutiu prachu, oleja a nečistôt do výmenníka tepla alebo ventilátora, čím zlepšuje celkovú stabilitu systému a predlžuje životnosť.

8. Nastaviteľný smer výstupu studeného vzduchu

Výstup studeného vzduchu je vybavený deflektorom, takže je možné nastaviť smer výstupu, čo pomáha optimalizovať distribúciu prúdenia vzduchu a robí teplotu v skrinke rovnomernejšou.

9. Flexibilná inštalácia a pohodlná údržba

Jednotka je kompaktná, ľahká, ľahko sa montuje a ľahko sa obsluhuje. Po inštalácii a pripojení napájania môže fungovať bez zložitého uvádzania do prevádzky vo väčšine štandardných aplikácií.

Horná montáž alebo montáž na stenu: ktorú by ste si mali vybrať?

Toto je jedna z najdôležitejších otázok kupujúcich a priamo ovplyvňuje účinnosť inštalácie a výkon prúdenia vzduchu.

Nástenná skriňová klimatizácia je nainštalovaná na bočnej stene elektrického krytu. Je to najpoužívanejší formát, pretože je ľahko prístupný kvôli údržbe a je vhodný pre mnoho univerzálnych ovládacích skríň.

Typické chladiace výkony pre nástenné modely:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Najlepšie pre:

- Ovládacie skrine CNC strojov

- riadiace skrine automatizačnej linky

- skrine telekomunikačných zariadení

- invertorové a servo riadiace skrine

- projekty modernizácie s bočným inštalačným priestorom

Typ namontovaný na dvere / polozapustený

Ide o bočne inštalovanú verziu čiastočne zabudovanú do skrinky pre vylepšený vzhľad alebo kontrolu priestoru.

Typické kapacity:

600W, 1000W, 1500W, 2000W, 2500W

Najlepšie pre:

- kompaktné línie, kde sa musí zmenšiť vonkajšia projekcia

- OEM vybavenie s čistejším dizajnom integrovanej skrine

Horná skriňová klimatizácia

Horná skriňová klimatizácia je nainštalovaná na vrchu skrine a je užitočná najmä vtedy, keď je bočný priestor obmedzený alebo bočné dvere musia zostať voľné.

Typický chladiaci výkon:

1000W, 1500W

Najlepšie pre:

- úzke inštalačné uličky

- obrábacie stroje s obmedzeným bočným odstupom

- skrine vyžadujúce prívod vzduchu zhora nadol

Ako si vybrať správnu skriňovú klimatizáciu?

1. Tepelná záťaž vo vnútri skrine

Vypočítajte celkové teplo uvoľnené pohonmi, PLC, napájacími zdrojmi, transformátormi, relé a inou elektronikou. Poddimenzovanie vedie k slabému chladeniu; Predimenzovanie môže zvýšiť náklady a zvýšiť riziko kondenzácie.

2. Rozmery skrine a stav tesnenia

Skriňová klimatizácia funguje najlepšie s relatívne utesneným krytom. Únik vzduchu znižuje účinnosť chladenia a môže umožniť vstup vlhkého alebo prašného vzduchu.

3. Okolitá teplota a úroveň znečistenia

Ak je miesto horúce, prašné, mastné, vlhké alebo korozívne, je oveľa vhodnejšie uzavreté chladiace riešenie ako vetranie ventilátorom.

4. Montážna poloha

Rozhodnite sa včas, či váš projekt potrebuje hornú alebo nástennú montáž, na základe dizajnu skrinky a prístupu k údržbe.

5. Drainage condition and control requirement

Ak nie je odtokové potrubie, zvážte model s nádržou na vodu. Ak projekt potrebuje presnejšie zobrazenie a ovládanie, požiadajte o možnosti ovládania mikropočítačom a LED displeja.

Ako vypočítať chladiaci výkon skrine

1. Vypočítajte povrch A = 2 × (dĺžka × výška + šírka × výška + dĺžka × šírka), aby ste určili povrch skrinky.

2. Vypočítajte teplotný rozdiel ΔT = vonkajšia teplota mínus cieľová vnútorná teplota, aby ste určili vnútorný a vonkajší teplotný rozdiel.

3. Vypočítajte prestup tepla cez stenu krabice: Qs = 5,5 × A × ΔT, pričom získate rýchlosť prenosu tepla.

4. Chladiaci výkon klimatizácie Qo = 1,2 × (Qs + interné generovanie tepla Qi), určujúci požadovaný chladiaci výkon.

Prehľad technických údajov skrinkovej klimatizácie

Prečo HISURP?

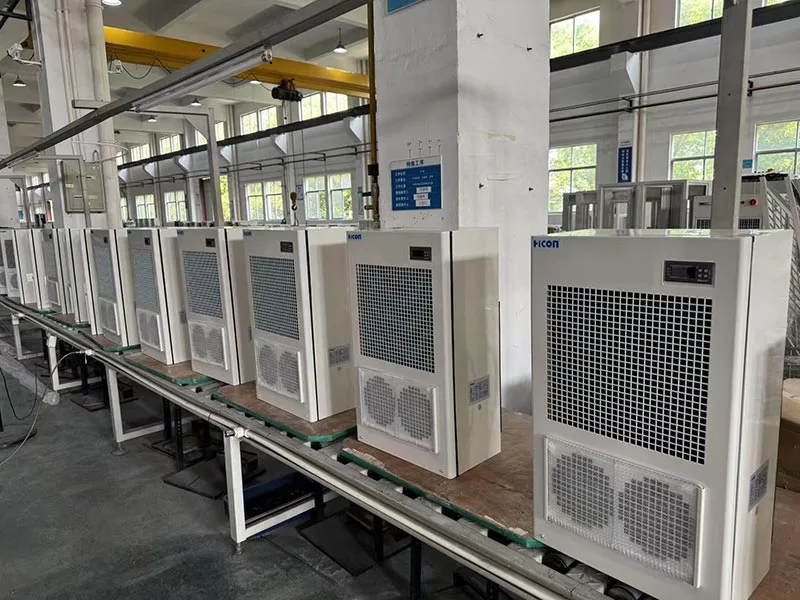

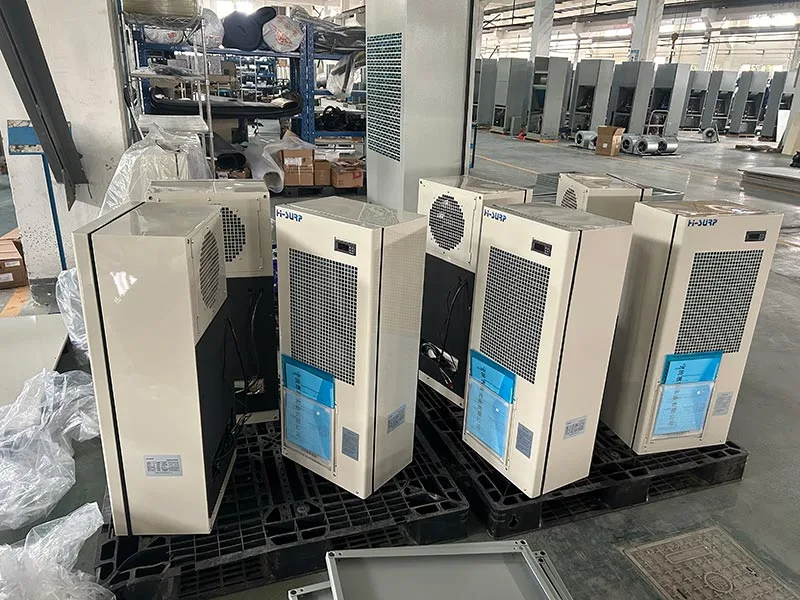

Naša výrobná sila:

HISURP je špecializovaný výrobca priemyselných klimatizácií s:

- Skúsenosti s priemyselným chladením siahajúce až do roku 1972

– Od roku 2003 sa zameriavame na priemyselné klimatizácie a komerčné klimatizácie

- 150 000 m² výrobná dielňa

- 400+ zamestnancov

- 123 patentov

- Národné laboratóriá a testovacie miestnosti CNAS

- Dovážané výrobné zariadenia a vyspelé systémy kontroly kvality

- Certifikáty vrátane ISO9001, ISO14001, ISO45001, CE, UL, CB a ďalších

- bohaté exportné skúsenosti, kabinetné klimatizácie sa zatiaľ vyvážajú do: Saudskej Arábie, Grécka, Mexika, Kataru, Srbska atď.

– Neštandardné prispôsobenie pre rôzne scenáre: Modely trojfázového napájania 460 V a DC 48 V boli vo veľkom exportované do Grécka a Saudskej Arábie, pričom sa prispôsobili rôznym špecifikáciám siete, aby splnili regionálne požiadavky.

Kryt z nehrdzavejúcej ocele, modely s vysokou teplotou okolia 60 °C špeciálne navrhnuté pre skrine fotovoltaických invertorov na Blízkom východe; modely s rozhraním RS485 podporujú diaľkové čítanie teploty, prúdu a poruchových kódov Modbus, čo umožňuje integráciu do centralizovaných monitorovacích systémov prostredníctvom hostiteľských počítačov.

Technická spolupráca s japonskými špecialistami

Skriňová chladiaca linka bola vyvinutá v spolupráci s japonskými spoločnosťami vrátane KOUWAKOUGYO a Apiste. To pridáva hodnotu pre kupujúcich, ktorí sa starajú o stabilnú logiku dizajnu, osvedčené skúsenosti s chladením krytu a vyspelosť produktu.

Možnosť prispôsobenia

HISURP môže podporovať:

- prispôsobené parametre

- rôzne požiadavky na vzhľad a farbu

- možnosti chladiva šetrné k životnému prostrediu

- riešenia s pevnou frekvenciou alebo premenlivou frekvenciou, ak je to vhodné

- OEM a prispôsobenie na základe projektu

To je užitočné najmä pre výrobcov strojov, výrobcov ovládacích skríň a zámorských distribútorov.

Typické aplikačné odvetvia

Panelové klimatizačné produkty HISURP sú vhodné pre širokú škálu sektorov:

- CNC obrábacie stroje

- plastové stroje

- telekomunikácie

- potravinárske stroje

- textilné vybavenie

- drevoobrábacie stroje

- hutníctvo

- linky na výrobu tabaku

- VFD riadiace skrine

- PLC skrine

- servo riadiace systémy

- rozvodné skrine a prístrojové skrine

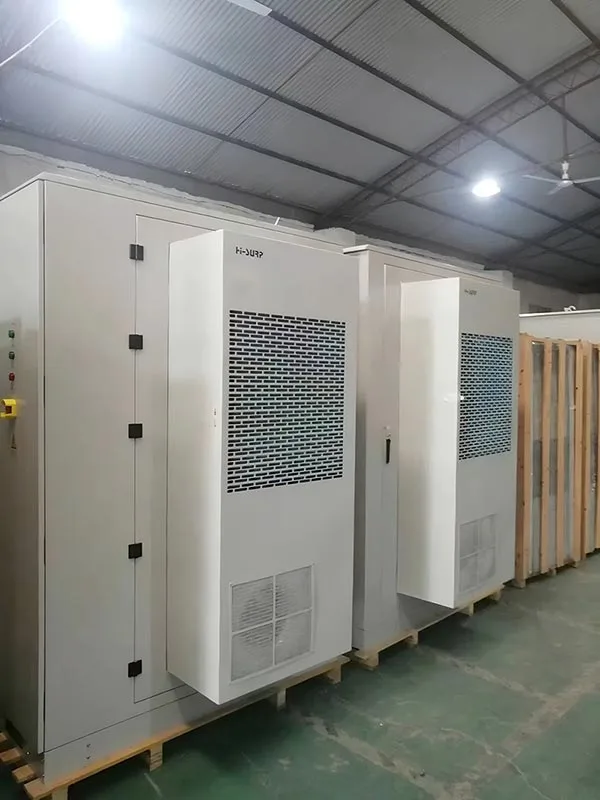

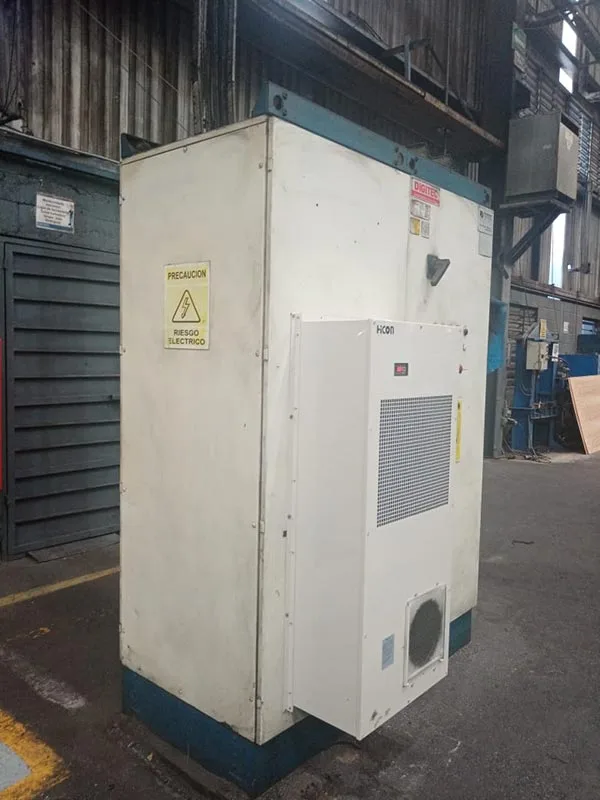

Inštalačná scéna
