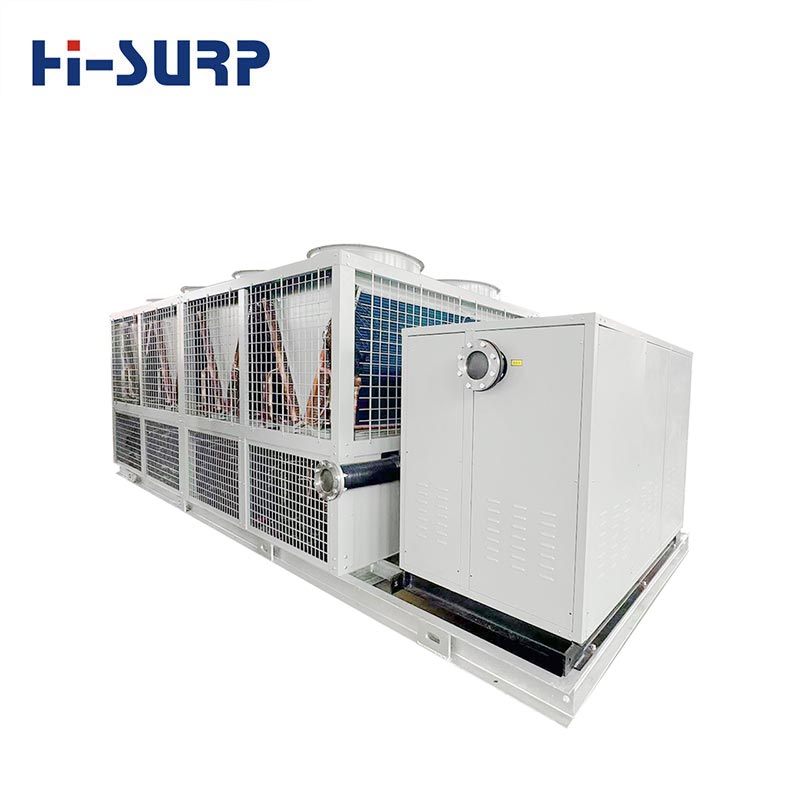

Vzduchom chladené tepelné čerpadlo EVI

Vzduchom chladené tepelné čerpadlo Hisurp EVI je vysoko výkonná jednotka s vysokou kvalitou, ktorá využíva technológiu vylepšeného vstrekovania pár (EVI) založenú na tradičných vzduchom chladených chladičoch/tepelných čerpadlách. Je obzvlášť vhodný pre projekty s vysokými požiadavkami na vykurovací výkon v prostredí s nízkou teplotou (ako sú severné regióny, chladné podnebie alebo scenáre procesného vykurovania).

Odoslať dopyt

Čo je EVI

EVI (vylepšené vstrekovanie pár) pre vzduchom chladené tepelné čerpadlo EVI je technológia, ktorá zlepšuje kompresor výkon cez medzivstrekovanie plynu (elektrovstrekovanie). Jeho základný princíp je:

Počas procesu kompresie kompresora sa časť pary chladiva spracuje medziproduktom je zavedený výmenník tepla;
Tým sa zvyšuje hmotnostný prietok a entalpia kompresora;
čím sa výrazne zlepšuje nízkoteplotný vykurovací výkon a účinnosť systému.

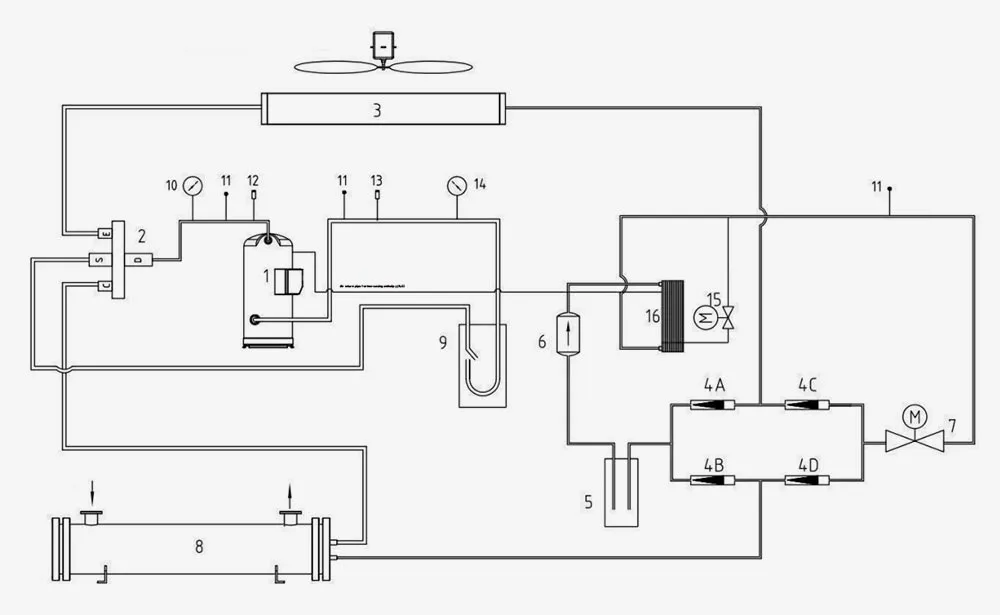

Ako funguje vzduchom chladené tepelné čerpadlo EVI

1. Scroll kompresor
2. Štvorcestný ventil
3. Výmenník tepla na strane vzduchu
4. Spätný ventil
5. Vysokotlakový zásobník kvapaliny
6. Suchý filter
7. Elektronický expanzný ventil
8. Plášťový a rúrkový výmenník tepla
9. Separátor plyn-kvapalina
10. Merač vysokého tlaku (vynechaný)
11. Spracujte ihlový ventil
12. Vysokotlakový spínač
13. Nízkotlakový spínač
14. Nízkotlakový merač (vynechaný)
15. Elektronický expanzný ventil zvyšujúci entalpiu
16. Ekonomizér zvyšujúci entalpiu zvyšujúci plyn

Poznámka: Dvojitá čiara je cyklus chladenia, jedna čiara je cyklus zvýšenia entalpie prúdu

Počas vykurovacej prevádzky odolného vzduchom chladeného tepelného čerpadla EVI je trasa cirkulácie chladiva: kompresor 1 → štvorcestný ventil 2 → plášťový a rúrkový výmenník tepla 9 → spätný ventil 4B → vysokotlakový zásobník kvapaliny 5 → suchý filter 6 → elektronický expanzný ventil 7 → spätný ventil 4C → výmenník tepla na strane vzduchu 3 → štvorcestný ventil 2 → plyn-kvapalina oddeľovač 9 → kompresor 1

Okruh na zvýšenie entalpie prúdu je: Výstup doskového výmenníka → zvýšenie entalpie elektronická expanzia ventil → tanier výmenník tepla → tlmič → kompresor

Tento diagram je jeden systém a druhý systém je konzistentný s týmto systémom.

Vlastnosti

Strong Heating Capacity at Low Temperatures

Silný vykurovací výkon pri nízkych teplotách

Bežné vzduchom chladené tepelné čerpadlá zaznamenávajú výrazný pokles výkonu pod -5 °C.
Pokročilé vzduchom chladené tepelné čerpadlá EVI môžu stabilne pracovať pri teplote okolia -20 °C alebo dokonca nižšej.

Výrazne zlepšený vykurovací výkon

Vykurovací výkon sa pri nízkych teplotách zvýši o 20 % ~ 40 %.

Vyššia energetická účinnosť

Zlepšené COP a znížená prevádzková spotreba energie.

Bezpečnejšia prevádzka kompresora

Účinne znižuje teplotu výfukových plynov, čím sa minimalizuje riziko prehriatia.

Príprava pred inštaláciou

1. Pri preprave na miesto inštalácie vzduchom chladené tepelné čerpadlo EVI dôkladne skontrolujte podľa baliaceho zoznamu všetkých položiek. Ak dôjde k akémukoľvek poškodeniu alebo chýbajúcim častiam, je potrebné okamžite informovať továreň Hisurp.
2. Používateľ poskytne nedeformovateľný pevný základ alebo betónový základ. Základ by mal byť rovný a schopný uniesť hmotnosť samotného vzduchom chladeného tepelného čerpadla EVI: pre celú jednotku je možné ho umiestniť priamo na nosný nosník podľa výkresu (pozri prílohu I).
3. Vzduchom chladené tepelné čerpadlo EVI môže byť umiestnené na dobre vetranom mieste, ako je strecha, balkón alebo pri akejkoľvek vhodnej inštalácii v blízkosti klimatizačných miest. Okolo jednotky by mal byť dostatočný priestor na vetranie a okolo prednej a zadnej, ľavej a pravej strany jednotky by mal byť priestor najmenej 1,5 metra. V okruhu 5 metrov od výstupu vzduchu by nemali byť žiadne prekážky ovplyvňujúce prúdenie vzduchu. Vzdialenosť medzi jednotkou a povrchom vstupu vzduchu jednotky nesmie byť menšia ako 3 metre, aby sa zabránilo vzájomnému rušeniu každej jednotky a ovplyvnilo by sa normálny výkon jednotky (pozri prílohu II).
4. Spojovacie potrubia vzduchom chladeného tepelného čerpadla EVI a samotnej jednotky by mali byť pripravené podľa miestnych noriem HVAC.

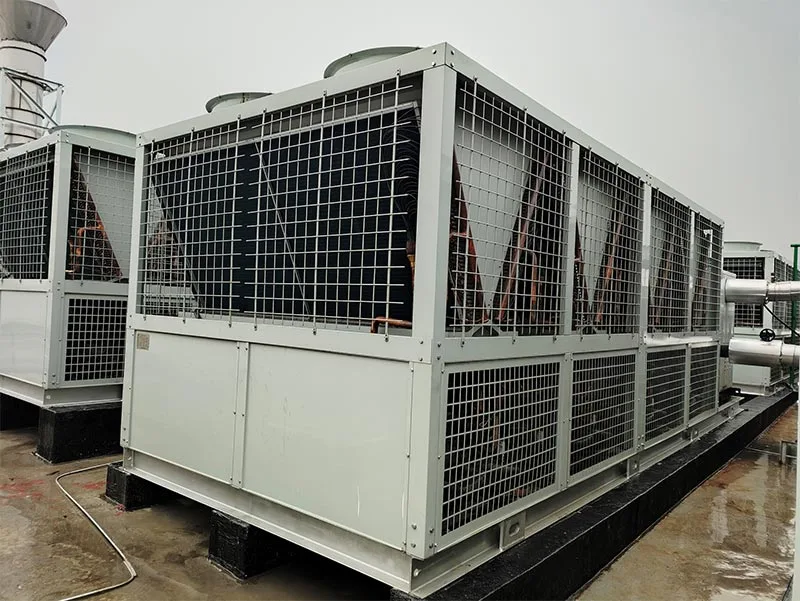

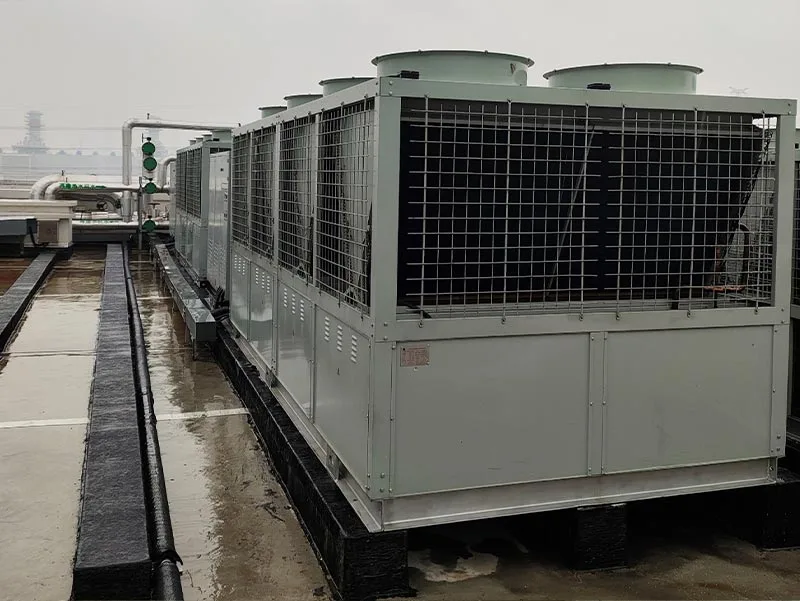

Projektové prípady

Vzduchom chladené tepelné čerpadlá EVI sú inštalované na streche.
